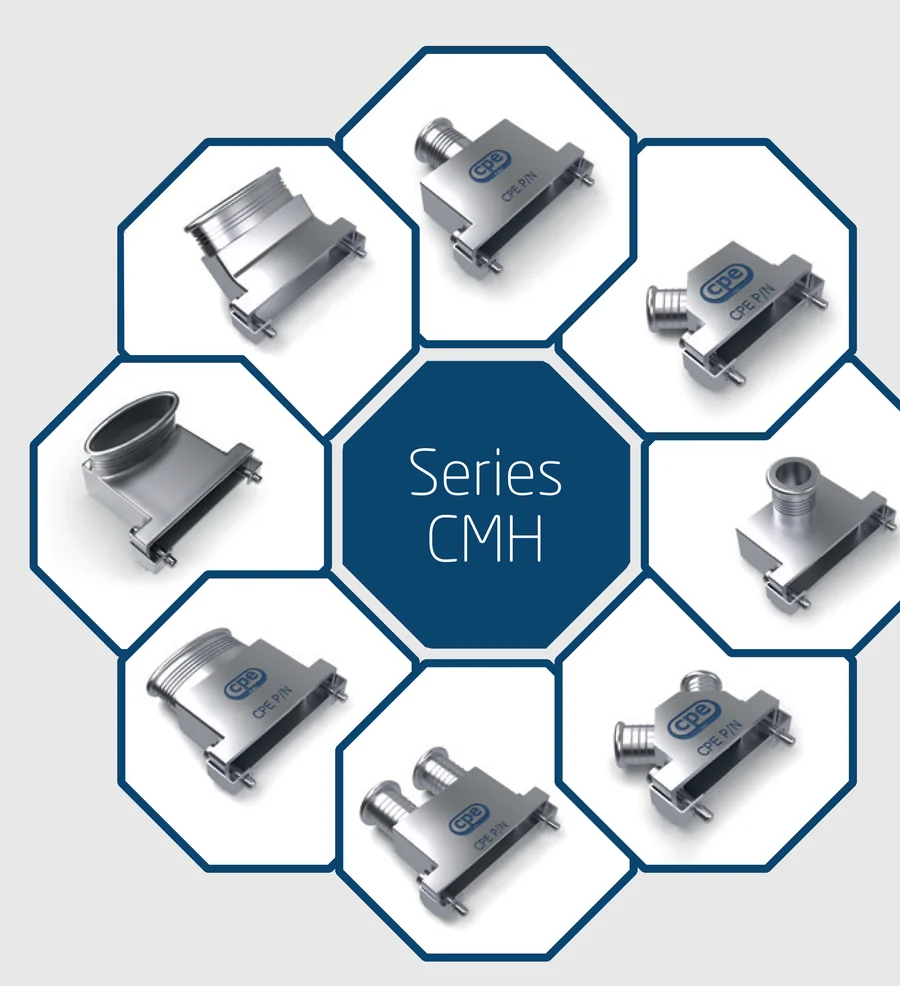

CMH
9 configurazioniMicro-Hood
Connettori MIL-DTL-83513 (Micro-D) e connettori COTS micro-miniatura CPE

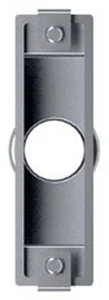

- Top entry

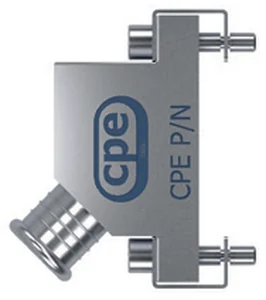

- 45° entry

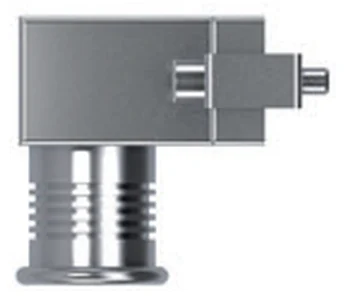

- Side entry

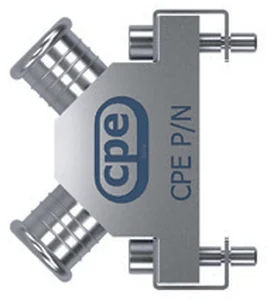

- Dual 45°

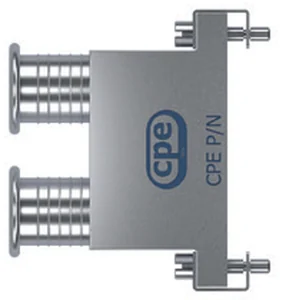

- Dual top entry
- e altre 4 configurazioni
Da 9 a 100 contatti
CRB — Rectangular Backshell
Backshell rettangolari per connettori Micro-D, micro crimp e D-Sub
Il backshell è il componente che governa l’uscita del cavo dal connettore. Sui connettori rettangolari la variabile che conta è la geometria dell’uscita: dall’alto, di lato, a 45°, doppia, ellittica o a corpo separabile.
- Tre serie: CMH Micro-Hood, C7H e C2H
- Ventuno configurazioni di uscita a catalogo
- Per connettori MIL-DTL-83513 (Micro-D), micro crimp speciali e D-Sub M24308 High Performance
- Sei finiture, esercizio fino a +200 °C · ITAR EAR FREE
Serie CRB
Rectangular Backshell — tre serie
Per connettori rettangolari. Qui la variabile non è la tenuta ma la geometria dell’uscita: dall’alto, di lato, a 45°, doppia, ellittica o a corpo separabile. Ventuno configurazioni in tutto fra le tre serie.

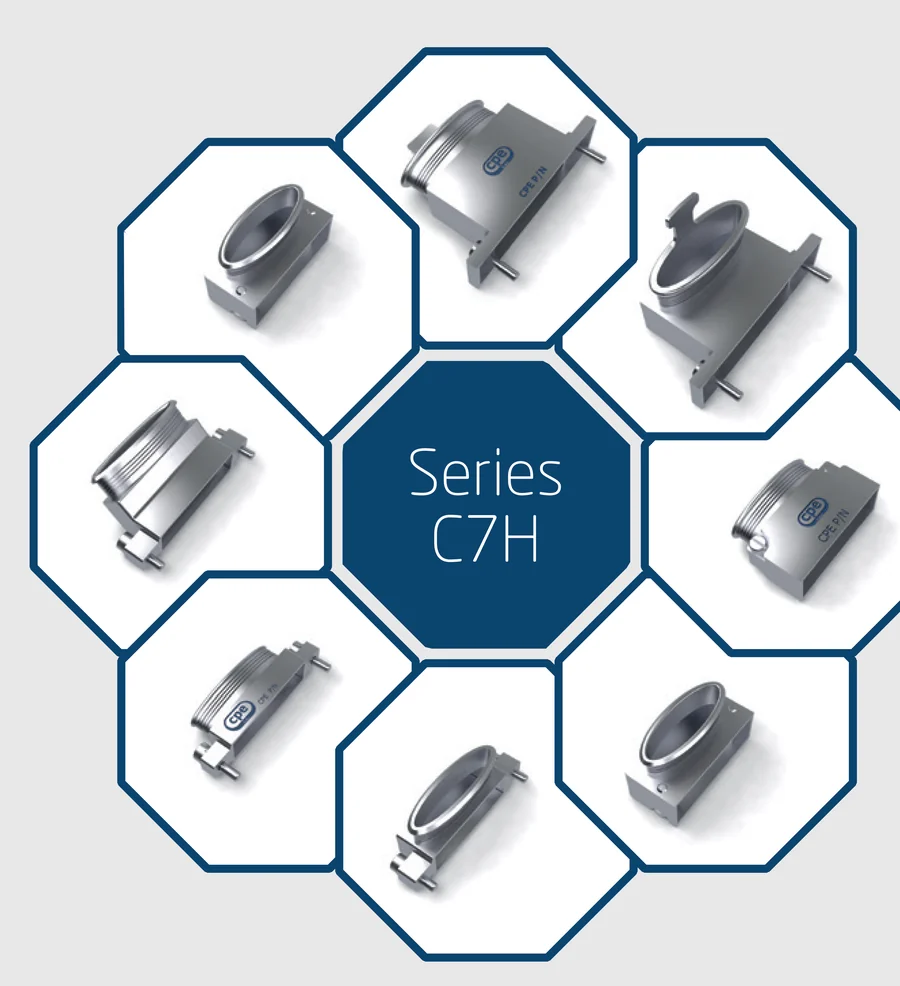

C7H
7 configurazioniHood per connettori micro crimp
Connettori rettangolari micro crimp speciali

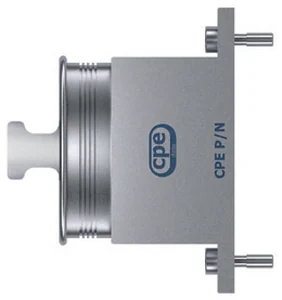

- Standard top entry

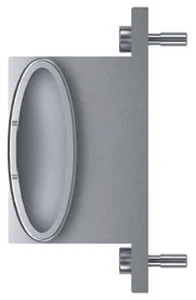

- Standard side entry

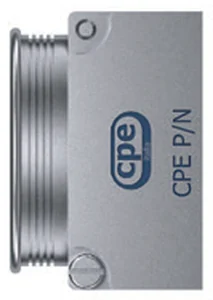

- Low profile top entry

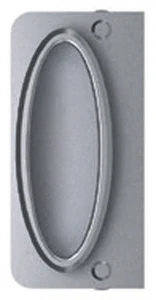

- Low profile side entry

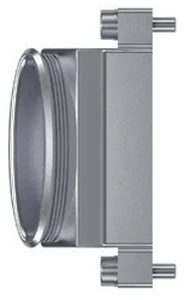

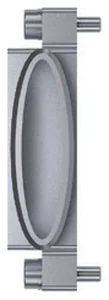

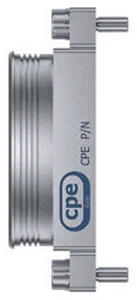

- Panel mount side entry
- e altre 2 configurazioni
Shell size da A a M
C2H
5 configurazioniHood per M24308 High Performance
Connettori D-Sub M24308 High Performance

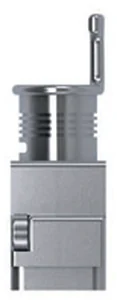

- Low profile top entry

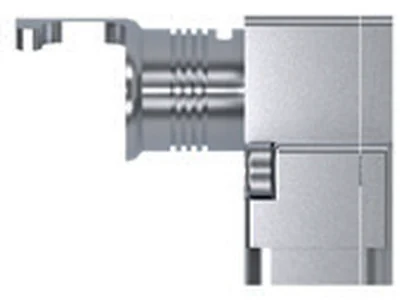

- Low profile side entry
- One-piece top entry

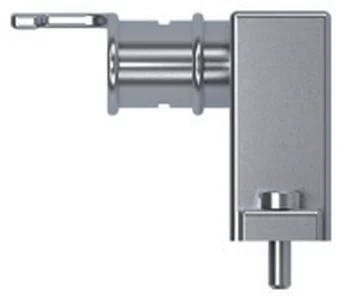

- One-piece side entry

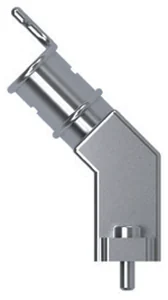

- One-piece 45° entry
Shell size da 1 a 6
Le ventuno uscite, una per una
Dove esce il cavo rispetto al connettore: dall’alto, di lato, a 45°, doppia, ellittica, divisa o a corpo unico. Renderings dal catalogo CRB ed. 03/2024.

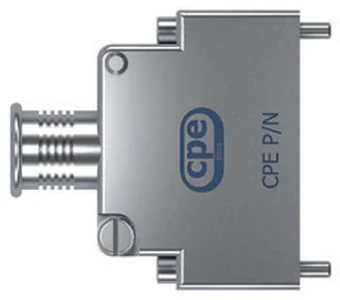

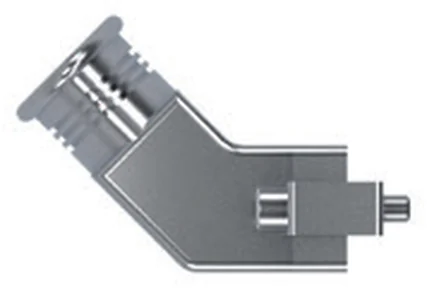

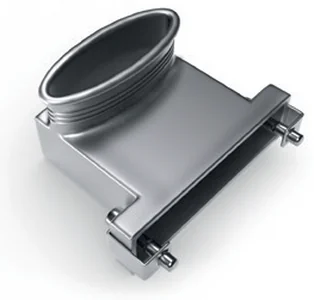

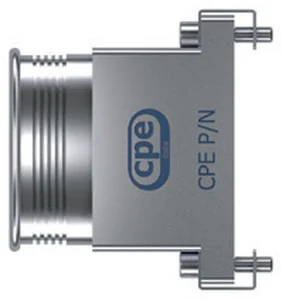

Serie CMH
Serie C7H

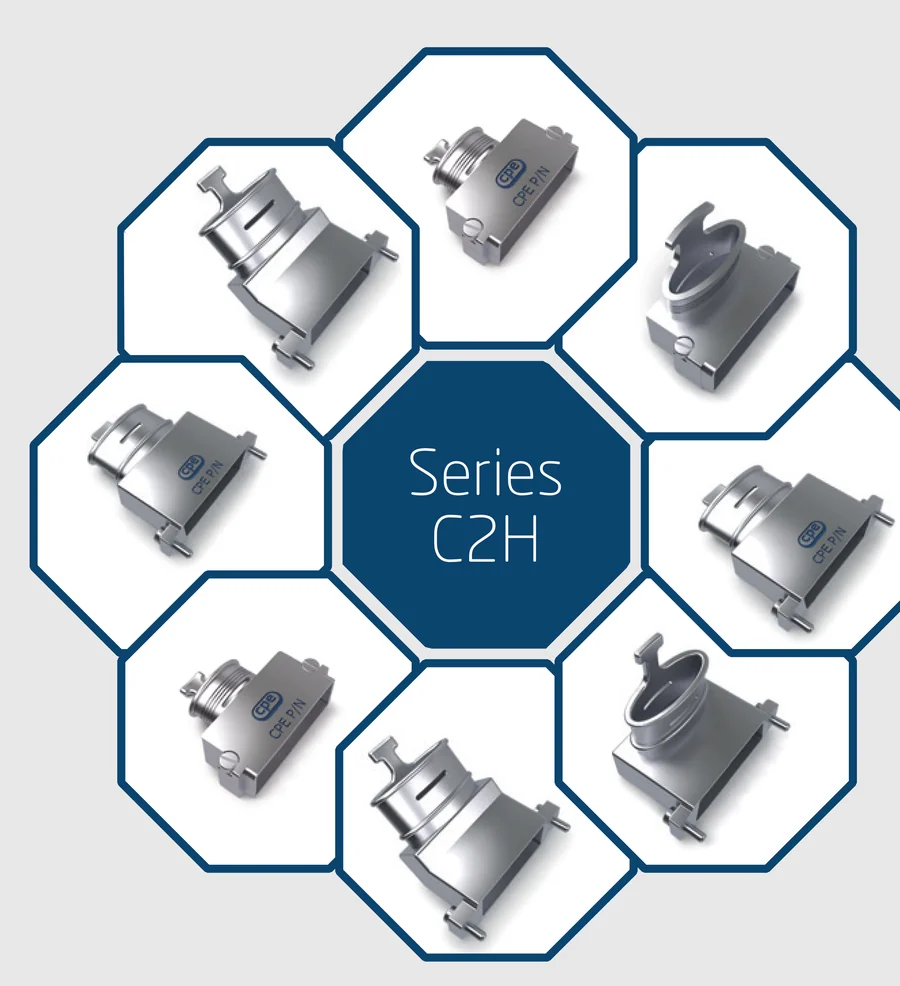

Serie C2H
Opzioni della serie C2H
Qwik Ty per lo scarico di trazione e Slot per la terminazione delle schermature individuali, entrambe da specificare nel part number. Le versioni one-piece hanno la gola per shrink boot da 0,135 in (3,43 mm).
Viteria secondo M83513
Dieci codici di vite a norma M83513/05, filettatura #2-56 UNC per le taglie da 9 a 69 e #4-40 UNC per la taglia 100. In alternativa fillister head, hex head jackscrew, extended jackscrew o jackpost femmina.
Materiali e finiture
Sei finiture, ognuna con il suo impiego
La finitura decide conduttività, resistenza alla corrosione e temperatura di esercizio. Il catalogo CRB le abbina agli impieghi tipici.
Backshell rettangolari — 6 finiture
Nichel chimico
EN−65…+200 °C
Ottima conduttività e resistenza all’usura. Impiegato su apparati avionici, equipaggiamenti esoatmosferici e missilistica.
Acciaio inox passivato
SS−65…+200 °C
Massima resistenza meccanica e alla corrosione. Motori aeronautici, carrelli, mezzi corazzati, applicazioni marine.
Zinco-nichel nero
BN−65…+175 °C
Conforme RoHS, approvato per MIL-DTL-38999 e AS85049 in sostituzione di cadmio e cromo esavalente. Retrocompatibile con accessori cadmiati.
Nichel ad alto fosforo
PN−65…+175 °C
Fino a 1000 ore di salt spray se depositato su nichel chimico. Molto conduttivo, buona lubricità.
Cadmio olive drab
CO−65…+175 °C
Fino a 500 ore di salt spray su nichel chimico. Lo standard storico della difesa e dell’aerospazio.
Oro
GDNon dichiarata a catalogo
Presente nella codifica part number. Il catalogo non riporta i parametri di questa finitura.
Applicazioni
Dove finiscono questi componenti
Il catalogo backshell non dichiara settori per la linea in sé: dichiara i settori del Gruppo CPE e i programmi in cui i prodotti sono stati impiegati. Riportiamo gli uni e gli altri senza aggiungere nulla.
Settori dichiarati dal Gruppo CPE
DifesaBroadcastingInfrastrutture di comunicazioneMedicaleTrasportiNucleareInstallazioni oceanografiche
Catalogo CCB, pagina «Company History and new Targets».
Impieghi tipici per finitura
- Nichel chimico — apparati avionici, equipaggiamenti esoatmosferici, missilistica.
- Acciaio inox — motori aeronautici, carrelli di atterraggio, strumentazione geofisica, mezzi corazzati, applicazioni marine.
- Zinco-nichel nero — sistemi tattici privi di cadmio.
- Nichel ad alto fosforo e cadmio — difesa e aerospazio.
Catalogo CRB, pagina «Finishes».
Documentazione
Il catalogo completo, in PDF
Tabelle dimensionali, chiavi di part number, coppie di serraggio e disegni quotati. Lasci i dati di contatto e il download parte subito.
CRB — CPE Rectangular Backshell
Le tre serie rettangolari con tutte le configurazioni di uscita, le sei finiture con i relativi impieghi, viteria M83513 e disegni quotati. Edizione 03/2024.
Ricevi il PDF PDF · 40 pagine · in ingleseTi chiediamo nome, azienda ed email: il download parte subito dopo l’invio.
Prodotti collegati. Le versioni one-piece della serie C2H hanno la gola per lo shrink boot: le guaine Preformed Boot a caldo CPB completano la protezione dell’uscita cavo. Per i connettori circolari CPE produce la famiglia backshell circolari CCB.
Contatto
Verifichiamo insieme la compatibilità
Con la sigla del connettore e la configurazione di uscita che ti serve possiamo confermarti il part number esatto. Se quello che ti serve non è a catalogo, te lo diciamo subito — e valutiamo se ha senso realizzarlo su specifica.
