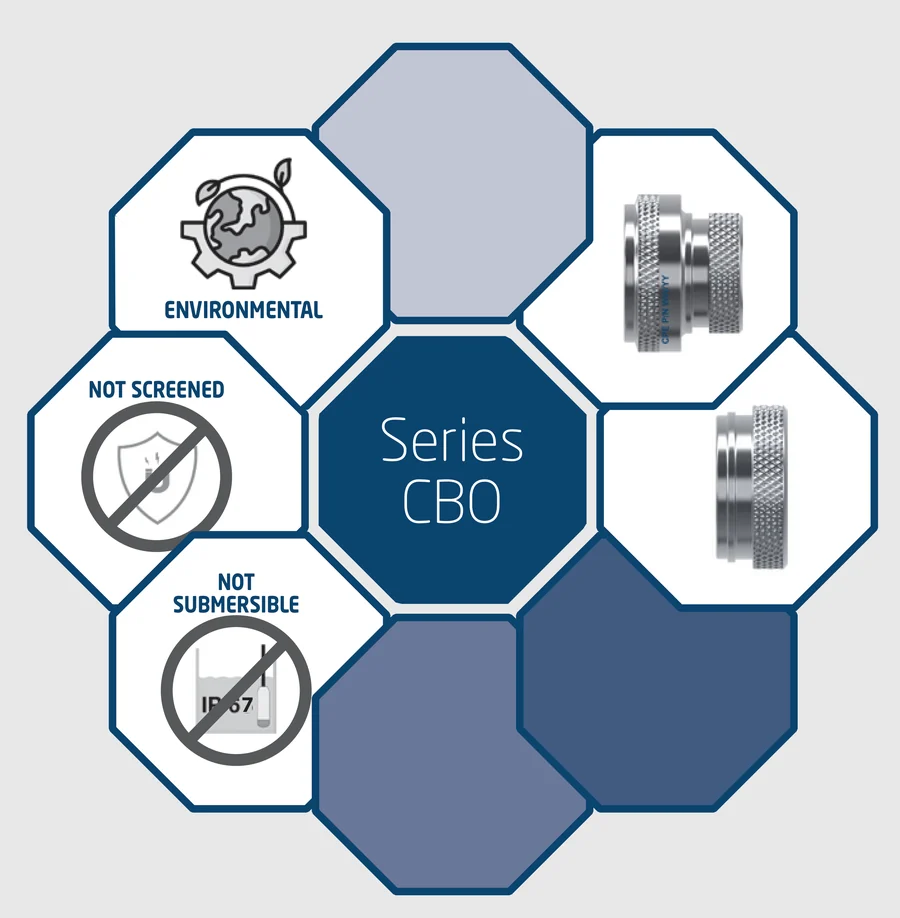

CB0
Opzione foro di drenaggioAdattatore per shrink boot
La configurazione più essenziale: un adattatore ambientale predisposto per ricevere una guaina termorestringente, senza schermatura.
| Schermato | No |
|---|---|
| Ambientale | Sì |
| Grado IP | — |
| Angoli | Solo dritto |
CCB — Circular Backshell
Backshell circolari per connettori militari e industriali
Il backshell è il componente che governa l’uscita del cavo dal connettore: lo trattiene, lo sigilla, e porta la calza di schermatura fino a massa. È uno dei punti critici di un collegamento elettrico, ottico e idraulico.
- 9 interfacce connettore: MIL-DTL-38999 Serie I-IV, 5015, 26482, 83723, EN2997, EN3645 e altre
- Protezione IP68 nelle serie CB2, CB4 e CB9
- Fino a 1000 ore di resistenza alla nebbia salina secondo la finitura
- Esercizio da −65 °C a +200 °C · Made in Italy · ITAR EAR FREE
Che cos’è
Il componente che rende solidale il cavo al connettore
Il backshell circolare completa l’interconnessione garantendo protezione, robustezza e continuità meccanica, eliminando le criticità nelle zone più vulnerabili del cablaggio.
Il backshell si avvita sul retro del connettore, dove si concentrano trazione, vibrazione, umidità e — se il cavo è schermato — l’interruzione della calza metallica. Non porta corrente: è un componente meccanico e di schermatura. Per i connettori rettangolari CPE produce la famiglia backshell CRB.
Trattiene
Scarica la trazione del cavo sul corpo metallico, prima che arrivi ai contatti.
Sigilla
O-ring in silicone, in fluorosilicone sull’interfaccia H; protezione IP68 nelle serie CB2, CB4 e CB9.
Scherma
Termina la calza e la porta a massa: la gabbia elettromagnetica resta chiusa.

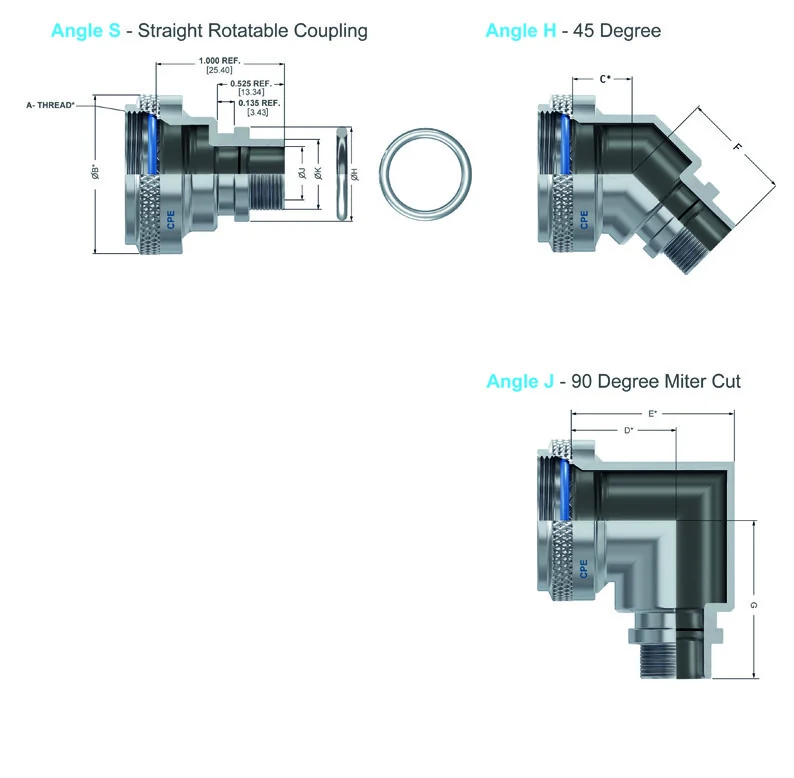

Orienta
Uscita dritta, a 45° o a 90°, per far entrare il cablaggio dove lo spazio è poco.
Compatibilità
Le nove interfacce dei backshell circolari
È il primo filtro di qualunque selezione: se l’interfaccia non combacia, il resto non conta. Ogni chiave corrisponde a una famiglia di connettori e alle specifiche che la governano.
| Chiave | Specifiche connettore servite |
|---|---|
A | MIL-DTL-5015 MS3400 · MIL-DTL-26482 Serie II · MIL-DTL-83723 Serie III · EN2997 · EN3646 · LN29504 · NFC93422 HE302 · PAN6432 · PATT602 |
B | MIL-DTL-5015 solder · MS3100 · MS3101 · MS3106 — Amphenol Class A |
M | MIL-DTL-5015 solder · MS3100 · MS3101 · MS3106 — Bendix Class A, E, R |
N | MIL-DTL-5015 solder · MS3100 · MS3101 · MS3106 — ITT Cannon Class A, E, R |
P | MIL-DTL-5015 solder · MS3100 · MS3101 · MS3106 — Amphenol Class R |
D | MIL-DTL-26482 Serie I solder · MS3110 · MS3116 · VG95328 |
F | MIL-DTL-38999 Serie I e II · 40M38277 · NFC93422 HE308, HE309 · PAN6433-1 · PATT 614 · PATT 616 |
H | MIL-DTL-38999 Serie III e IV · EN3645 · CECC 75201.002 |
S | PATT 105 · PATT 603 · PATT 608 |
Hai la sigla del connettore?
Scrivici la serie, la shell size e l’angolo di uscita che ti serve: ti confermiamo il part number corretto, oppure ti diciamo subito se non è a catalogo.
Serie CCB
Circular Backshell — sei serie
Per connettori circolari. Le sei serie si distinguono su tre domande: serve la schermatura, serve la tenuta ambientale, serve un grado di protezione IP dichiarato. Tutte tranne la CB0 sono disponibili con uscita dritta, a 45° e a 90°.

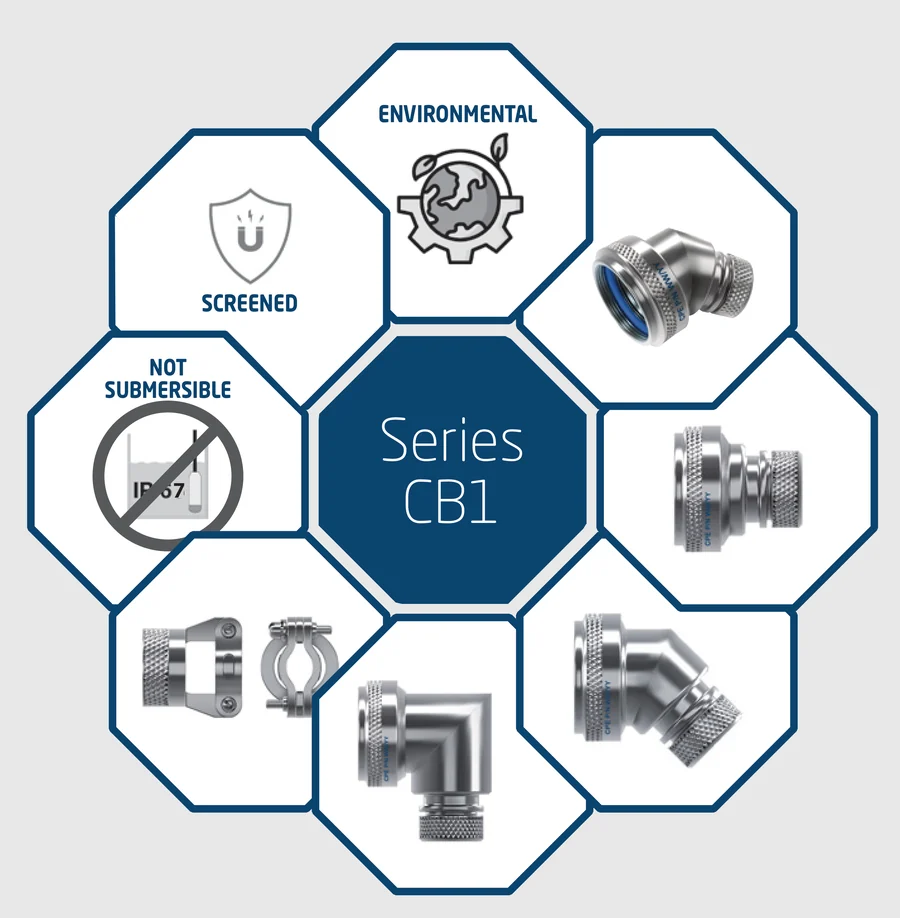

CB1
E-nut standard o strain relief SRAmbientale e schermato, filetto lamp base
Backshell ambientale con schermatura EMI/RFI e filettatura lamp base, disponibile nelle tre uscite e con scarico di trazione opzionale.
| Schermato | Sì |
|---|---|
| Ambientale | Sì |
| Grado IP | — |
| Angoli | Dritto · 45° · 90° |

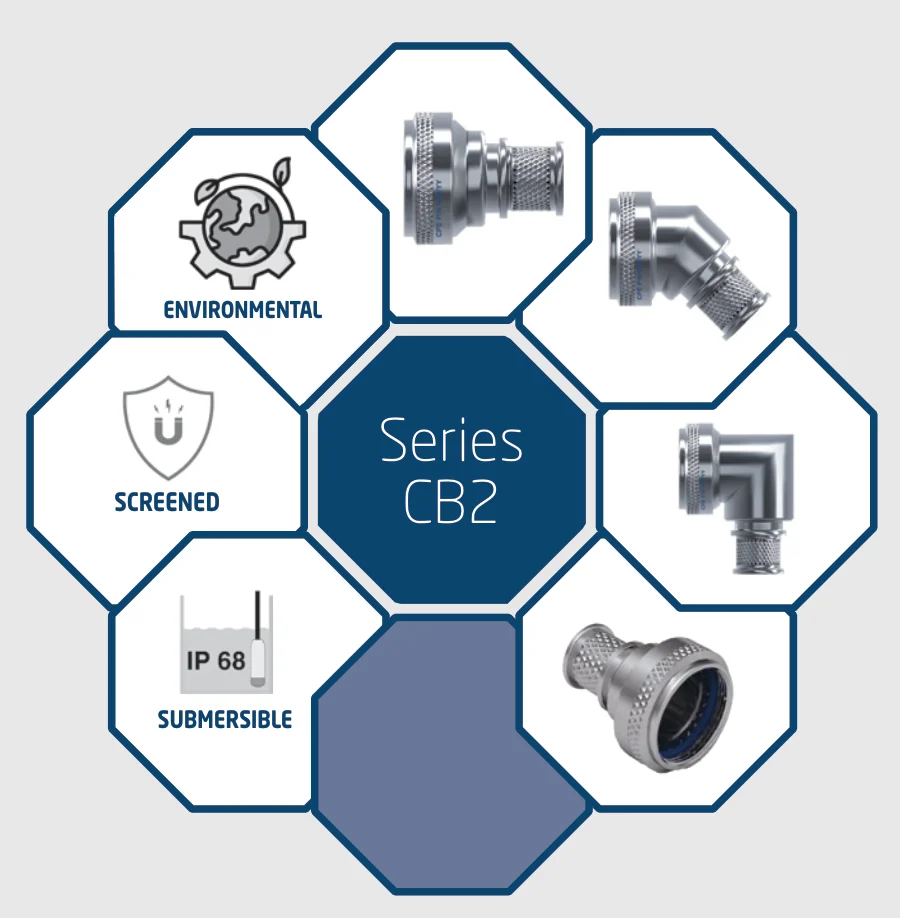

CB2
Cinque opzioni di bandingTerminazione a fascetta singola
Predisposto per la terminazione dello schermo con banda singola: molla a forza costante o fibbia stampata, piatta o precurvata.
| Schermato | Sì |
|---|---|
| Ambientale | Sì |
| Grado IP | IP68 |
| Angoli | Dritto · 45° · 90° |

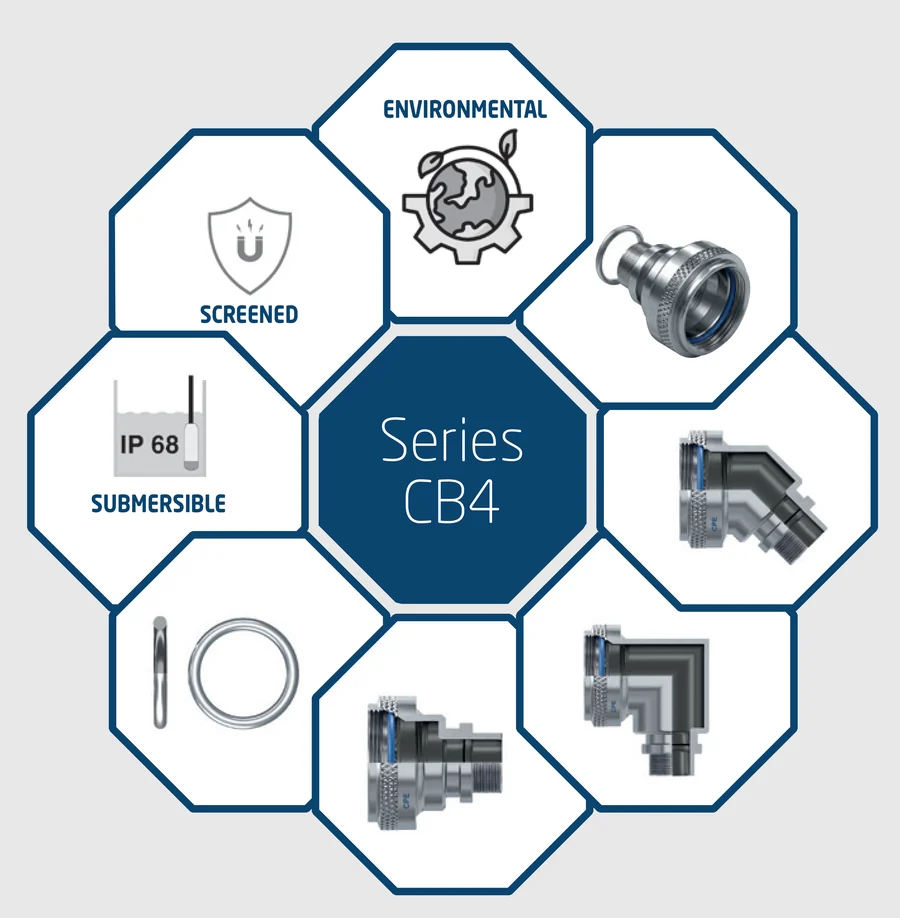

CB4
Anello Memory Ring-LockRing Memory Lock, IP68
Ambientale e schermato con anello Memory Ring-Lock per la ritenzione della calza, opzionale, nelle versioni per treccia singola o per treccia doppia 36 AWG.
| Schermato | Sì |
|---|---|
| Ambientale | Sì |
| Grado IP | IP68 |
| Angoli | Dritto · 45° · 90° |

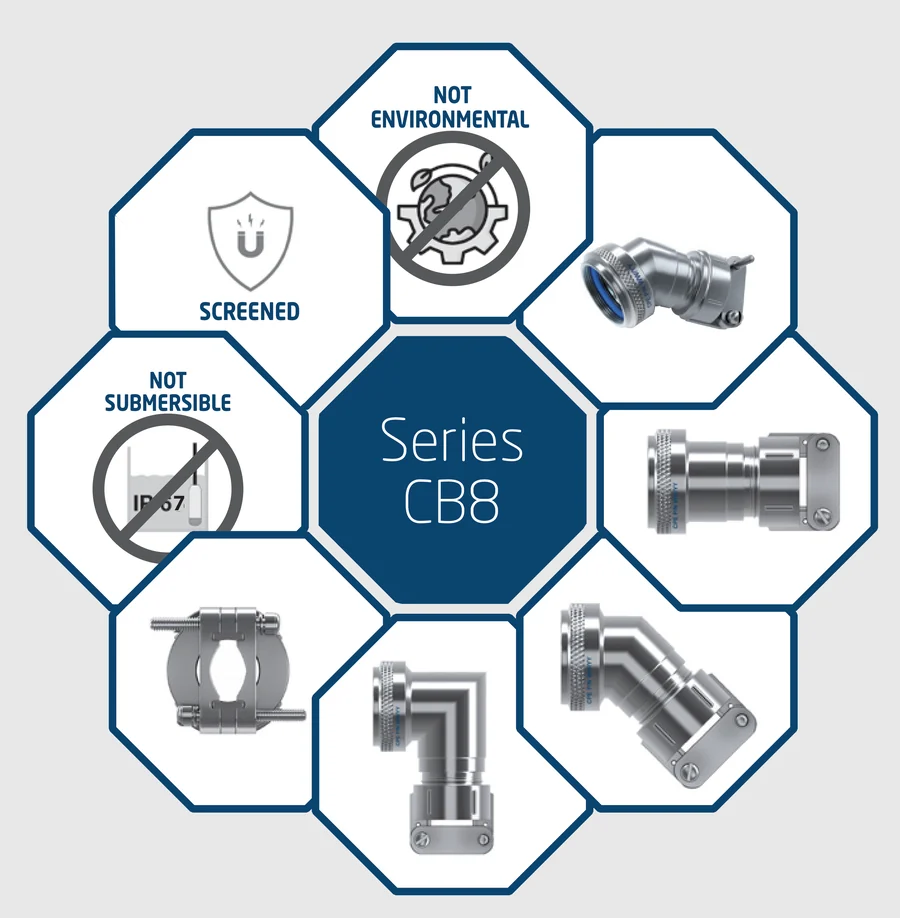

CB8
E-nut, strain relief standard o HCon cable clamp, non ambientale
Schermato con serracavo meccanico, per applicazioni in cui conta la ritenuta del cavo e non la tenuta ambientale.
| Schermato | Sì |
|---|---|
| Ambientale | No |
| Grado IP | — |
| Angoli | Dritto · 45° · 90° |

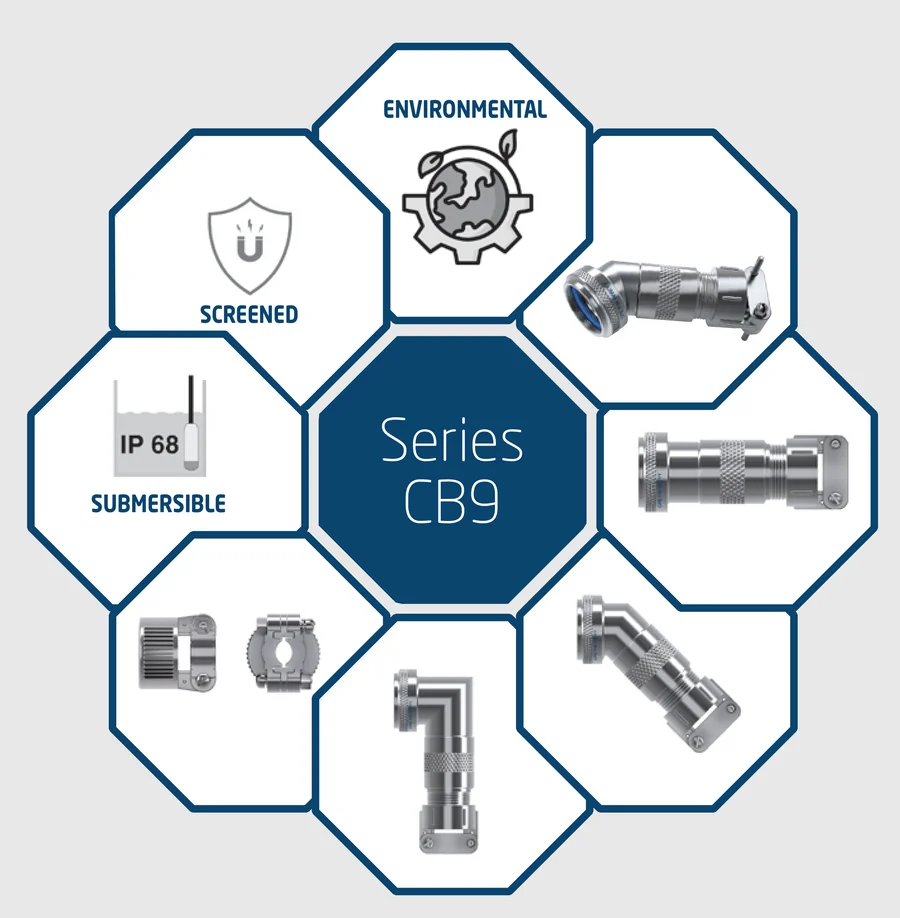

CB9
Serracavo + tenuta IP68Con cable clamp, IP68
La configurazione più completa della gamma circolare: schermata, ambientale, con serracavo e protezione IP68.
| Schermato | Sì |
|---|---|
| Ambientale | Sì |
| Grado IP | IP68 |
| Angoli | Dritto · 45° · 90° |
Tre variabili oltre alla serie
Tipo di accoppiamento
Rotatable per orientare l’uscita dopo il serraggio, direct per il montaggio più compatto, self-locking dove la vibrazione può allentare il serraggio. Sulla CB0 solo direct e rotatable.
Shell size
Dalla 08 alla 61, da selezionare in base al connettore. Le interfacce D e F coprono le taglie 08-24, la H le taglie 09-25 con filetti metrici da M12×1,0 a M34×1,0.
Terminazione dello schermo
Fascetta a molla a forza costante o a fibbia stampata sulla CB2, anello Memory Ring-Lock opzionale sulla CB4 (treccia singola o doppia 36 AWG), serracavo meccanico su CB8 e CB9.
Materiali e finiture
La finitura decide conduttività, corrosione e temperatura
Dopo l’interfaccia è la scelta che pesa di più. Una finitura anodizzata protegge bene ma non conduce, quindi non chiude la schermatura; il cadmio conduce e resiste, ma non è RoHS. Sono compromessi, e vanno fatti con i numeri davanti.
Backshell circolari — 8 combinazioni
| Cod. | Materiale | Finitura | Nebbia salina | Temperatura | Conduttiva | RoHS |
|---|---|---|---|---|---|---|
B | Bronzo marino | Shotblast non riflettente | 1000 h | −65…+200 °C | Sì | Sì |
C | Alluminio | Anodizzato nero | 336 h | −65…+175 °C | No | Sì |
F | Alluminio | Nichel chimico | 48 h | −65…+200 °C | Sì | Sì |
G | Alluminio | Anodizzato duro nero | 336 h | −65…+200 °C | No | Sì |
K | Acciaio inox | Passivato | 1000 h | −65…+200 °C | Sì | Sì |
J | Alluminio | Zinco-nichel nero | 500 h | −65…+175 °C | Sì | Sì |
W | Alluminio | Cadmio olive drab | 1000 h | −65…+175 °C | Sì | No |
Z | Alluminio | Zinco-cobalto nero | 350 h | −65…+175 °C | Sì | Sì |
Fonte: catalogo CCB — CPE Circular Backshell, ed. 04/2026, rev. 10/2026, tabella «Material & Plating». La finitura W al cadmio è l’unica non conforme RoHS: resta a catalogo perché alcune specifiche militari la richiedono ancora.
Materiali dei componenti
| Componente | Materiale |
|---|---|
| Corpi e fusioni | Alluminio 6061, lega A380 o acciaio inox serie 300 |
| Treccia di schermo | Rame stagnato secondo QQB-575 |
| Gommini e boccole | Neoprene, silicone o fluorosilicone |
| O-ring | Silicone (rosso); fluorosilicone (blu), standard sull’interfaccia H |
| Ghiere e anelli | Alluminio 6061 o acciaio inox serie 300 |
| Viteria serracavo | Acciaio inox serie 300 |
Tracciabilità. Il catalogo dichiara che CPE impiega metodi tracciati nell’approvvigionamento e nell’uso dei materiali, e che le certificazioni dei produttori sono archiviate e disponibili su richiesta.
1000 h
nebbia salina, massimo
Su bronzo marino, acciaio inox passivato e cadmio olive drab.
IP68
serie CB2, CB4 e CB9
Le serie circolari con protezione IP68 dichiarata a catalogo.
Applicazioni
Dove finiscono questi componenti
Il catalogo backshell non dichiara settori per la linea in sé: dichiara i settori del Gruppo CPE e i programmi in cui i prodotti sono stati impiegati. Riportiamo gli uni e gli altri senza aggiungere nulla.
Settori dichiarati dal Gruppo CPE
DifesaBroadcastingInfrastrutture di comunicazioneMedicaleTrasportiNucleareInstallazioni oceanografiche
Catalogo CCB, pagina «Company History and new Targets».
Documentazione
Il catalogo completo, in PDF
Tabelle dimensionali, chiavi di part number, coppie di serraggio e disegni quotati. Lasci i dati di contatto e il download parte subito.
CCB — CPE Circular Backshell
Le sei serie circolari, le nove interfacce connettore, materiali e finiture, chiavi di part number e coppie di serraggio raccomandate. Edizione 04/2026, rev. 10/2026.
Ricevi il PDF PDF · 24 pagine · in ingleseTi chiediamo nome, azienda ed email: il download parte subito dopo l’invio.
Prodotti collegati. Le guaine Preformed Boot a caldo CPB si restringono direttamente sui backshell predisposti, completando la protezione dell’uscita cavo. Per i connettori rettangolari CPE produce la famiglia backshell rettangolari CRB.
