CPB — Protezione dell’uscita cavo, a caldo

Preformed Boot — guaine sagomate per la protezione dell’uscita cavo

Un rivestimento in materiale plastico preformato che si stringe sul cavo quando lo scaldi. Copre il punto in cui il cavo esce dal connettore o si apre in più rami, e lo protegge da abrasione, trazione e ambiente. In inglese si chiama heat shrink boot, ed è il termine con cui lo cerca anche il mercato italiano.

14 modelli su 7 geometrie: dritta, 90°, T, V e forcella a 2, 3 e 4 vie
8 materiali con esercizio da −75 °C a +200 °C
Resistenza provata a carburante avio JP-4 e F40, fluidi idraulici e gasolio
Versione a basso fumo e bassa tossicità per il ferroviario

Trova la geometria adatta Ricevi il catalogo Preformed Boot

Quindici guaine sagomate termorestringenti CPE Preformed Boot nere: forme dritte, a T, a forcella e coniche di diverse taglie

Che cos’è
Geometrie
Come si ordina
Catalogo

Che cos’è

Memoria di forma, applicata a un problema preciso

Il pezzo viene stampato nella sua forma finale, poi dilatato e raffreddato in quella posizione. Ha «memoria»: quando lo si riscalda torna alle dimensioni originali e si serra su ciò che avvolge. Alcune versioni hanno un collante interno già applicato che fonde con il calore e sigilla il boot al cavo e al connettore.

Backshell e boot rispondono a esigenze di protezione complementari: la backshell protegge la terminazione posteriore del connettore, mentre il boot rinforza e protegge la transizione tra backshell e cavo. Entrambi hanno lo scopo di limitare gli effetti delle sollecitazioni meccaniche, come trazione e flessione, e delle interferenze ambientali non idonee all’applicazione.

Una delle configurazioni arriva a sostituire l’armatura esterna del cavo nel tratto terminale. Le forme a T, a V e a forcella coprono invece le biforcazioni del cablaggio, che altrimenti resterebbero scoperte.

Protezione meccanica

Riveste l’uscita del cavo dal connettore e la protegge da abrasione e urti.

Scarico di trazione

Trasferisce lo sforzo dal punto di terminazione al corpo del cavo.

Tenuta

Il collante interno termofusibile, pre-applicato sulla guaina, sigilla il passaggio.

Derivazioni

Le forme a T, V e forcella coprono le biforcazioni da 2 a 5 vie.

Geometrie

Quattordici modelli, sette forme base

La prima scelta è visiva: quante uscite servono e come sono disposte. Poi si passa al materiale e alla taglia.

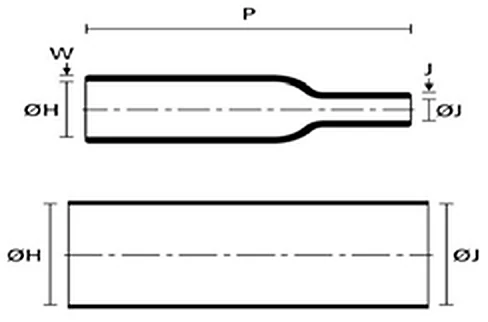

Disegno quotato del preformed boot CPE CPB-N2S0, dritta a 2 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-N2S0`dritta · 2 vieNormale, senza labbroProtezione meccanica e dalle sollecitazioni.

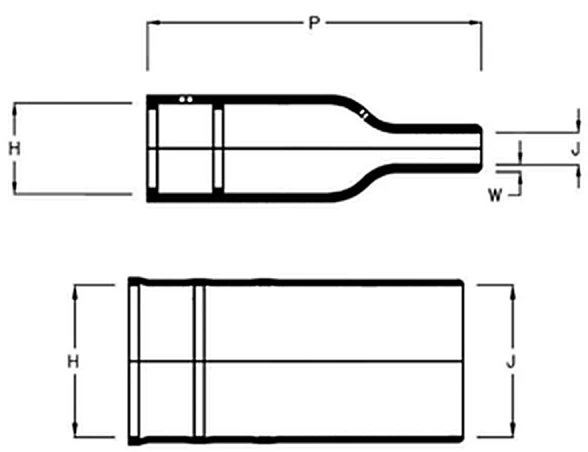

Disegno quotato del preformed boot CPE CPB-L2S0, dritta a 2 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-L2S0`dritta · 2 vieCon labbroPer connettori circolari: protezione meccanica e scarico di trazione. Il manicotto stampato può sostituire l’armatura esterna del cavo nel punto in cui il terminale è collegato.

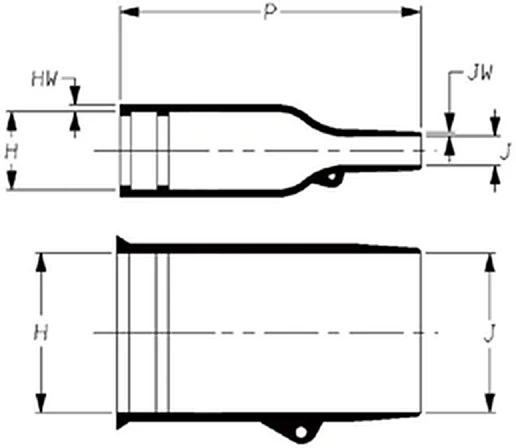

Disegno quotato del preformed boot CPE CPB-K2S0, dritta a 2 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-K2S0`dritta · 2 vieCon labbro e foroSi usa con i connettori per la sola protezione meccanica.

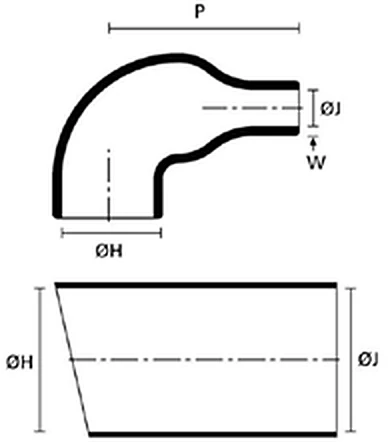

Disegno quotato del preformed boot CPE CPB-N2R0, 90° a 2 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-N2R0`90° · 2 vieNormale, senza labbroProtezione meccanica e scarico di trazione. Non avendo labbro si restringe direttamente sul filetto dell’accessorio posteriore.

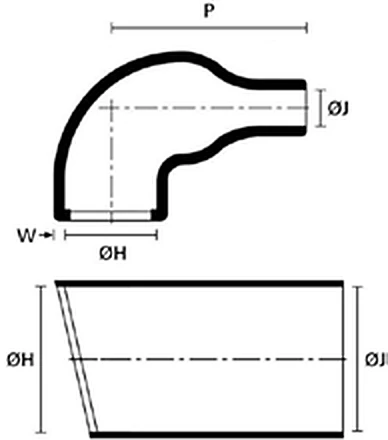

Disegno quotato del preformed boot CPE CPB-L2R0, 90° a 2 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-L2R0`90° · 2 vieCon labbroPer connettori circolari: protezione meccanica e scarico di trazione. Si impiega con ricevitore.

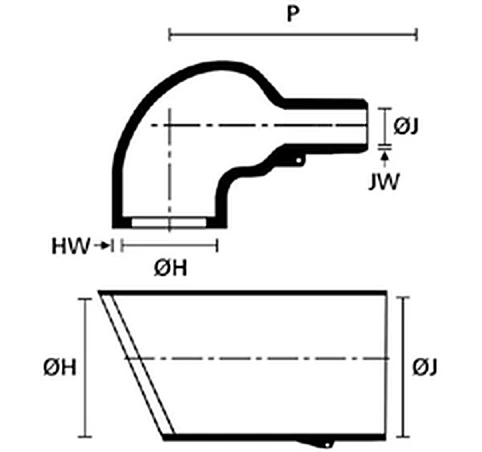

Disegno quotato del preformed boot CPE CPB-K2R0, 90° a 2 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-K2R0`90° · 2 vieCon labbro e foroProtezione meccanica.

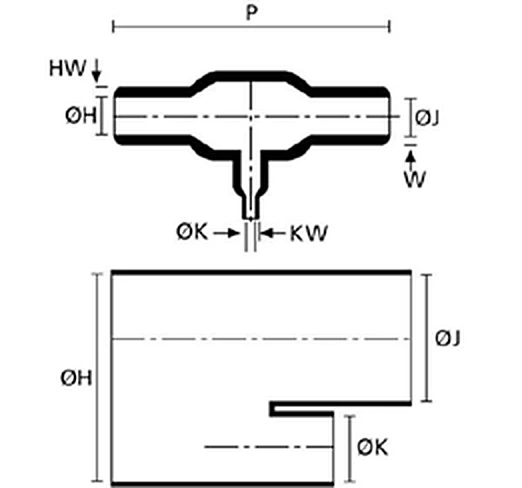

Disegno quotato del preformed boot CPE CPB-B3T0, stile T a 3 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-B3T0`stile T · 3 vieCon rigonfiamentoProtezione meccanica e scarico di trazione sulle derivazioni di cavo.

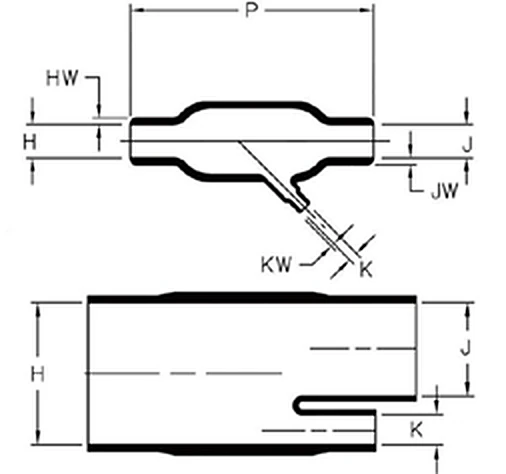

Disegno quotato del preformed boot CPE CPB-B3V0, stile V a 3 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-B3V0`stile V · 3 vieCon rigonfiamentoProtezione meccanica e scarico di trazione sulle biforcazioni di cablaggio.

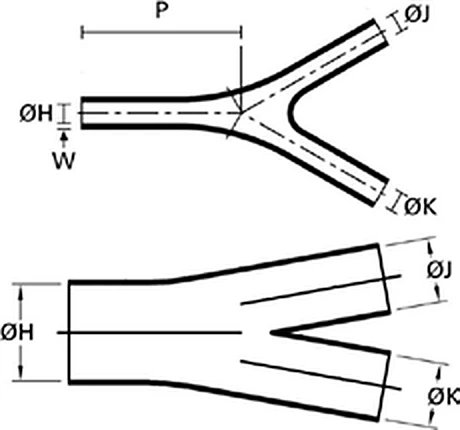

Disegno quotato del preformed boot CPE CPB-N3Y2, forcella 2 a 3 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-N3Y2`forcella 2 · 3 vieNormale, senza labbroPer fili sottili: protezione meccanica e scarico di trazione sulle derivazioni di cavo.

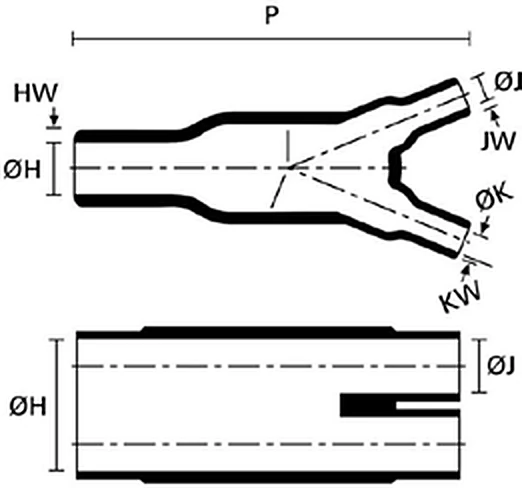

Disegno quotato del preformed boot CPE CPB-B3Y2, forcella 2 a 3 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-B3Y2`forcella 2 · 3 vieCon rigonfiamentoProtezione meccanica e scarico di trazione sulle derivazioni di cavo.

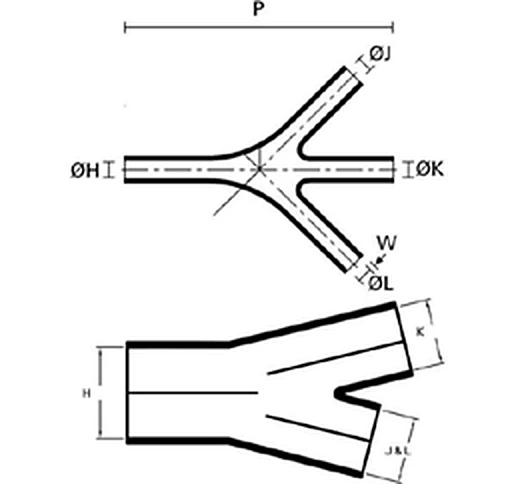

Disegno quotato del preformed boot CPE CPB-N4Y3, forcella 3 a 4 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-N4Y3`forcella 3 · 4 vieNormale, senza labbroProtezione meccanica e scarico di trazione sulla biforcazione di fili sottili e cavi.

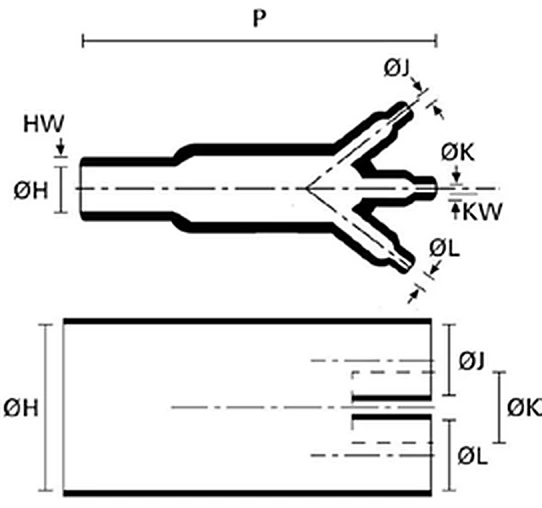

Disegno quotato del preformed boot CPE CPB-B4Y3, forcella 3 a 4 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-B4Y3`forcella 3 · 4 vieCon rigonfiamentoRipartizione 1:3: protezione meccanica e scarico di trazione sulle derivazioni di cavo.

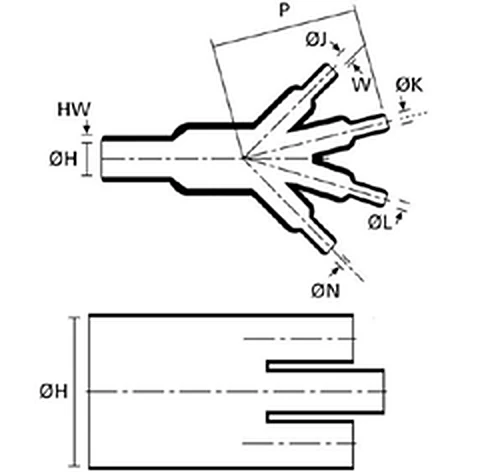

Disegno quotato del preformed boot CPE CPB-B5Y4, forcella 4 a 5 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-B5Y4`forcella 4 · 5 vieCon rigonfiamentoProtezione meccanica e scarico di trazione sulla biforcazione di fili sottili e cavi.

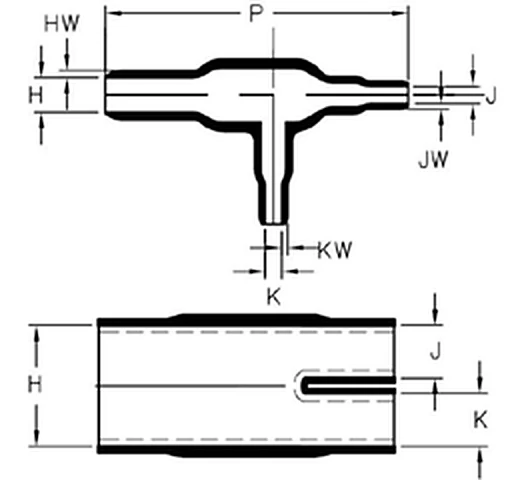

Disegno quotato del preformed boot CPE CPB-S3T0, stile T a 3 vie, con vista laterale e in sezione e le quote di diametro e lunghezza — `CPB-S3T0`stile T · 3 vieSpecialeProtezione meccanica e scarico di trazione sulle derivazioni di cavo.

Disegni quotati dal catalogo CPB & CSX ed. 06/2026, pagine 22–35. Le quote numeriche per ogni taglia, prima e dopo il restringimento, sono nelle tabelle del catalogo.

Come si ordina

Il codice dice tutto

Dieci caratteri che contengono forma, numero di uscite, taglia, materiale e collante. Una volta capita la logica, il part number si compone da soli.

La versione con collante non è disponibile per i materiali C ed E. Per i prodotti con sigillante adesivo il catalogo rimanda al contatto diretto con CPE.

Trova la geometria adatta

Esempio di codifica

CPB-N2S0-4AW2

Parte	Significato
`CPB`	Famiglia Preformed Boot
`N`	Tipo di terminale: L con labbro, K con labbro e foro, N normale, B bombato, S speciale
`2`	Numero di uscite: 2, 3, 4 o 5
`S0`	Forma: S0 dritta, R0 a 90°, T0 stile T, V0 stile V, Y2/Y3/Y4 forcella
`4`	Taglia, da 1 a 9, scelta sul diametro prima e dopo il restringimento
`A`	Materiale, da A a H
`W2`	Collante interno, oppure N se senza

Documentazione

Il catalogo completo

Cinquantasei pagine: le schede dei quattordici modelli con i disegni quotati e le tabelle di selezione taglia, le otto schede materiale con tutti i parametri di prova, le chiavi di part number e le sei serie cold shrink.

Prodotti collegati. I Preformed Boot si restringono direttamente sui backshell circolari CCB predisposti: le serie CB0, CB1, CB8 e CB9 hanno l’opzione shrink boot nel part number, e le versioni one-piece dei backshell rettangolari C2H hanno la gola dedicata. Dove il calore non è ammesso, CPE propone gli accessori Cold Shrink CSX, che si installano a freddo.

CPB & CSX — Preformed Boot and Cold Shrink Accessories

Le due famiglie in un unico documento: 14 modelli di preformed boot con disegni quotati e tabelle taglia, 8 schede materiale complete, 6 serie cold shrink. Bilingue inglese e tedesco. Edizione 06/2026.

Ricevi il PDF PDF · 56 pagine · in inglese e tedesco

Ti chiediamo nome, azienda ed email: il download parte subito dopo l’invio.

Contatto

Tre dati e arriviamo al codice

Forma, diametro del cavo e ambiente di esercizio: con questi tre elementi il nostro ufficio tecnico individua modello, taglia e materiale. Se serve una versione con collante, ti diciamo quale.

Selezione su diametro prima e dopo il restringimento
Materiali provati su carburanti, oli e fluidi idraulici
Versione a basso fumo e bassa tossicità per il ferroviario

Trova la geometria adatta

Descrivici l’uscita cavo da proteggere: ti indichiamo il modello, la taglia e il materiale corretti.
